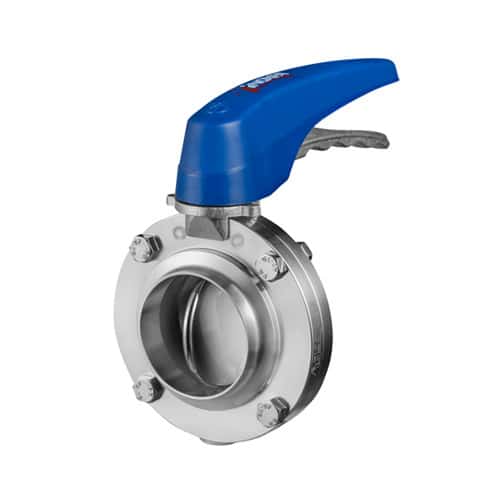

A480 / A490 Válvula de Borboleta

Produtos > Válvulas de borboleta > Válvulas e acessórios

As Válvulas Borboleta Sanitárias A480, quer tenham acionamento manual ou automático, podem ser usadas na maioria das aplicações de produtos líquidos nas indústrias alimentar, farmacêutica e química. O desenho da válvula de borboleta entre flanges A490 facilita a sua instalação e manutenção, permitindo a sua extração através de 4 parafusos deixando fixo na tubagem as suas flanges.

A válvula de borboleta pode ser acionada automaticamente por meio de um atuador ou manualmente com o manípulo. O manípulo bloqueia a válvula na posição de “aberto” ou “fechado”, embora também existam outras versões com posições intermédias. O atuador transforma o movimento axial do pistão num movimento rotativo de 90º que transmite à borboleta.

Desenho e Características

Válvulas Borboleta Sanitárias.
Desenho segundo standards EHEDG.
Vários modelos de manípulos e acionamentos pneumáticos ou elétricos facilmente intermutáveis.
Reduzida perda de carga.
Laterais intermutáveis com qualquer tipo de conexão.
Rastreabilidade dos componentes.
As juntas cumprem com os requesitos da USP CLASS VI.

Materiais

Borboleta 1.4404 (AISI 316L)
Laterais 1.4307 (AISI 304L) ou 1.4404 (AISI 316L)
Outras peças de aço 1.4307 (AISI 304L)
Junta EPDM, HNBR, VMQ ou FPM

Acabamento superficial:
Interno Ra ≤ 0,8 µm
Externo Mecanizado

Opções

Vários tipos de manípulos.
Atuador pneumático de efeito simples e duplo ou o atuador elétrico.
Detetores de posição indutivos.
Cabeçote de controlo C-TOP S.
Disponível na versão ATEX.
